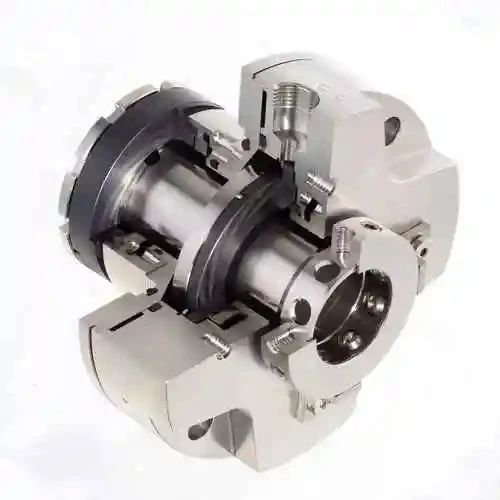

一、機械密封概述
機械密封（端面密封）是一種用來解決旋轉軸與機體之間密封的裝置。它是由至少一對垂直于旋轉軸線的端面的流體壓力和補償機構彈力（或磁力）的作用及輔助密封的配合下保持貼合下并相對滑動而構成防止流體泄漏的裝置，常用于泵、壓縮機、反應攪拌釜等旋轉式流體機械，也用于齒輪箱、船舶尾軸等密封。因此，機械密封是一種通用的軸封裝置。
機械密封結構多種多樣，最常用的機械密封結構是端面密封。端面密封的靜環、動環組成一對摩擦副，摩擦副的作用是防止介質泄漏。它要求靜環、動環，具有良好的耐磨性，動環可以在軸向靈活的移動，自動補償密封面磨損，使之與靜環良好的貼合；靜環具有浮動性，起緩沖作用。為此，密封面要求有良好的加工質量，保證密封副有良好的貼合性能。構成機械密封的基本元件有靜環、動環、壓蓋、推環、彈簧、定位環、軸套、動環密封圈、靜環密封圈軸套密封圈等。
彈性元件（彈簧、波紋管）它主要起預緊、補償和緩沖的作用，要求始終保持足夠的彈性來克服輔助密封和傳動件的摩擦和動環等的慣性，保證端面密封副良好的貼合和動環的追隨性，材料要求耐腐蝕、耐疲勞。
輔助密封（0 形圈、V形圈、U 形圈、楔形圈和異形圈等）它主要起靜環和動環的密封作用，同時也起到浮動和緩沖作用。要求靜環的密封元件能保證靜環與壓蓋之間的密封性，靜環有一定的浮動性，動環的密封元件能保證動環與軸或軸套之間的密封性和動環的浮動性。材料要求耐熱等。
1、基本結構
1）端面密封摩擦副
2）緩沖補賞和壓緊機構
3）輔助密封（二級密封撓性元件）
4）傳動機構

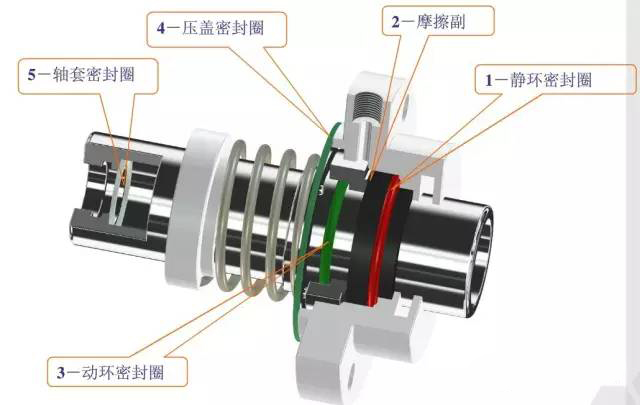

2、基本密封點
1）端面主密封點
2）靜環與端蓋輔助密封點
3）動環與軸（軸套）輔助密封點
4）端蓋與泵體連接密封點
二、機械密封的優缺點
1、優點
（1）結構可靠，泄漏量可以限制到很少，只要主密封面的表面粗糙度和平直度能保證達到要求，只要材料耐磨性好，機械密封可以達到很少泄漏量，甚至肉眼看不見泄漏。
（2）壽命長。在機械密封中，主要磨損部分是密封摩擦副端面，因?yàn)槊芊舛嗣娴哪p量在正常工作條件下不大，一般可以連續使用1～2年，特殊場合下也有用到5～10年。
（3）運轉中無需調整。由于機械密封靠彈簧力和流體壓力使摩擦副貼合，在運轉中自動保持接觸，裝配后就不用像普通軟填料那樣需調整壓緊。
（4）具有耐耐振性。在轉速為3000r/min下最大振幅不超過 0.05mm使用PV值不斷提高。
（5）功率損失小。填料密封是靠盤根的壓緊在軸上或軸套上起作用的。填料密封與軸直接摩擦，填料壓的越緊摩擦力就越大、消耗功率也就越大。而機械密封的摩擦是處于半液摩擦狀態，摩擦系數非常的小，機械密封的功率損失是填料密封的10～50%。
（6）波紋管密封軸或軸套不受磨損，對旋轉軸的振擺和軸對殼體的偏斜不敏感。
（7）適用范圍廣。當介質易燃、易爆、有毒有害時，采用機械密封可保證密封。它還適用于高溫、低溫、高壓、真空各種轉速的及腐蝕介質的設備密封。
2、缺點
（1）如結構比填料密封復雜，加工精度要求高，并要求一定的安裝技術等，特別是干氣密封的安裝要求更高。而且密封技術發展的很快，新技術不斷出現給我們維修帶來了新的課題。
（2）結構復雜、拆裝不便。與其它密封比較，機械端面密封的零件數目多，要求精密，結構復雜。特別是在裝配方面較困難，拆裝時要從軸端抽出密封環，必須把機器部分（聯軸器）或全部拆卸。這一問題目前已作了某些改進，例如采用拆裝方便并可保證裝配質量的剖分式和集裝式機械密封等。
三、機械密封的工作原理
機械密封亦稱端面密封，是靠一對或數對垂直于軸作相對滑動的端面在流體壓力和補償機構的彈力（或磁力）作用下，依賴輔助密封的配合與另一端保持貼合，并相對滑動，從而防止流體泄漏。
四、機械密封常用材料的選用
清水，常溫：（動）9Cr18，1Cr13 堆焊鈷鉻鎢，鑄鐵；（靜）浸樹脂石墨，青銅，酚醛塑料。
河水（含泥沙），常溫：（動）碳化鎢，（靜）碳化鎢。
海水，常溫：（動）碳化鎢，1Cr13 堆焊鈷鉻鎢，鑄鐵；（靜）浸樹脂石墨，碳化鎢，金屬陶瓷。
過熱水 100度：（動）碳化鎢，1Cr13 堆焊鈷鉻鎢，鑄鐵；（靜）浸樹脂石墨，碳化鎢，金屬陶瓷。
汽油，潤滑油，液態烴，常溫：（動）碳化鎢，1Cr13 堆焊鈷鉻鎢，鑄鐵；（靜）浸樹脂或錫銻合金石墨，酚醛塑料。
汽油，潤滑油，液態烴，100度：（動）碳化鎢，1Cr13 堆焊鈷鉻鎢；（靜）浸青銅或樹脂石墨。
汽油，潤滑油，液態烴，含顆粒：（動）碳化鎢；（靜）碳化鎢 。
五、密封材料的種類及用途
密封材料應滿足密封功能的要求。由于被密封的介質不同，以及設備的工作條件不同，要求密封材料的具有不同的適應性。對密封材料的要求一般是：
1） 材料致密性好，不易泄露介質。
2） 有適當?shù)臋C(jī)械強度和硬度。
3） 壓縮性和回彈性好，永久變形小。
4） 高溫下不軟化，不分解，低溫下不硬化，不脆裂。
5） 抗腐蝕性能好，在酸，堿，油等介質中能長期工作，其體積和硬度變化小，且不粘附在金屬表面上。
6） 摩擦系數小，耐磨性好。
7） 具有與密封面結合的柔軟性。
8） 耐老化性好，經久耐用。
9） 加工制造方便，價格便宜，取材容易。
六、機械密封安裝、使用技術要領
1）設備轉軸的徑向跳動應≤0.04毫米，軸向竄動量不允許大于0.1毫米；
2）設備的密封部位在安裝時應保持清潔，密封零件應進行清洗，密封端面完好無損，防止雜質和灰塵帶入密封部位；
3）在安裝過程中嚴禁碰擊、敲打，以免使機械密封摩擦副破損而密封失效；
4）安裝時在與密封相接觸的表面應涂一層清潔的機械油，以便能順利安裝；
5）安裝靜環壓蓋時，擰緊螺絲必須受力均勻，保證靜環端面與軸心線的垂直要求；
6）安裝后用手推動動環，能使動環在軸上靈活移動，并有一定彈性；
7）安裝后用手盤動轉軸、轉軸應無輕重感覺；
8）設備在運轉前必須充滿介質，以防止干摩擦而使密封失效。
七、機械密封在工業方面發展及應用
橡膠是最常用的密封材料。除橡膠外，適合于做密封材料的還有石墨等，聚四氟乙烯以及各種密封膠等。
當前采用新材料和工藝的各種機械密封的新技術，進展較快，有下列的機械密封新技術。密封面開槽密封技術近年來，在機械密封的密封端面上開了各種各樣的流槽，以產生流體靜、動壓效應，現在還在不斷更新。
零泄漏密封技術過去總認為接觸式和非接觸式機械密封不可能達到零泄漏（或無泄漏）。以色列利用開槽密封技術，提出零泄漏非接觸式機械端面密封的新概念，并已用于核電站潤滑油泵中。干運轉氣體密封技術這類密封是將開槽密封技術用于氣體密封。上游泵送密封技術即利用密封面上開流槽將下游少量泄漏流體泵送回上游。
上述幾類密封的結構特點是：采用淺槽，且膜厚和流槽的深均屬微米級，并采用潤滑槽，徑向密封壩和周向密封堰組成密封和承載部分。也可以說開槽密封是平面密封和開槽軸承的結合。其優點是泄漏量小（甚至無泄漏）、膜厚大，消除接觸摩擦、功耗和發熱量小。熱流體動壓密封技術它是利用各種形狀較深的密封面流槽，造成局部熱變形，以產生流體動力楔效應。這種具有流體動壓承載能力的密封，稱之為熱流體動力楔密封。
波紋管密封技術可分為成型金屬波紋管和焊接金屬波紋管機械密封技術。
多端面密封技術分為雙密封、中間環密封、多密封技術。另外還有平行面密封技術、監控密封技術、組合密封技術等。
八、機械密封沖洗方案及特點
沖洗的目的在于防止雜質集積，防止氣囊形成，保持和改善潤滑等，當沖洗液溫度較低時，兼有冷卻作用。沖洗的方式主要有如下：
（一）內沖洗
1、正沖洗
1）特點：利用工作主機的被密封介質，由泵的出口端通過管路引入密封腔。
2）應用：用于清潔流體， p1稍大于p進，當溫度高或有雜質時，可在管路上設置冷卻器、過濾器等。
2、反沖洗
1）特點：利用工作主機的被密封介質，由泵的出口端引入密封腔，沖洗后通過管路流回泵入口。
2）應用：用于清潔流體，且p進<p1<p出，當溫度高或有雜質時，可在管路上設置冷卻器、過濾器等。
3、全沖洗
1）特點：利用工作主機的被密封介質，由泵的出口端通過管路引入密封腔，沖洗后再經管路流回泵入口。
（二）外沖洗
特點：引入外系統與被密封介質相容的清潔流體至密封腔進行沖洗。
應用：外沖洗液壓力應比被密封介質大0.05--0.1MPa，適用于介質為高溫或固體顆粒的場合。沖洗液的流量應保證帶走熱量，還需滿足沖洗的需要，不會產生對密封件的沖蝕。為此，需控制密封腔的壓力和沖洗的流速，一般清潔沖洗液的流速應小于5m/s；
含有顆粒的漿狀液體須小于3m/s，為達到上述的流速值，沖洗液與密封腔壓力的差值應<0.5MPa，一般取0.05--0.1MPa，對雙端面機械密封可取0.1--0.2MP，沖洗液進入和排出密封腔的孔口位置，應設置在密封端面附近，且應在靠近動環側，為了防止石墨環被沖蝕或因冷卻不均引起溫差變形，以及雜質堆積和結焦等，可采用切向引入或多點沖洗.必要時，沖洗液可以是熱水或蒸汽。
九、機械密封典型失效原因分析
（一）機械密封本身問題
1、鑲裝不到位或不平整。
2、載荷系數太大或端面比壓設計不合理。
3、材質選用不當。
4、密封面不平。
5、密封面太寬或太窄。
（二）輔助系統問題
1、工況條件復雜，但沒有沖洗等輔助設施。
2、沖洗管堵塞。
3、冷卻管結垢。
（三）介質及工作條件問題
1、介質腐蝕性強。
2、介質中有固體顆粒。
3、設備抽空。
4、密封面結晶。
5、介質粘度太大。
（四）泵的問題
1、軸的加工精度不佳、串軸、跳動、安裝間隙過大。
2、泵開啟后振動太大。
3、壓蓋墊環不佳。
4、密封箱不平。
5、機械密封安裝沒有達到應有的壓縮量。
十、常見的滲漏現象
機械密封滲漏的比例占全部維修泵的50 %以上，機械密封的運行好壞直接影響到水泵的正常運行，現總結分析如下：
1、周期性滲漏
（1）泵轉子軸向竄動量大，輔助密封與軸的過盈量大，動環不能在軸上靈活移動。在泵翻轉，動、靜環磨損后，得不到補償位移。對策：在裝配機械密封時，軸的軸向竄動量應小于0．1mm ，輔助密封與軸的過盈量應適中，在保證徑向密封的同時，動環裝配后保證能在軸上靈活移動（把動環壓向彈簧能自由地彈回來）。
（2）密封面潤滑油量不足引起干摩擦或拉毛密封端面。對策：油室腔內潤滑油面高度應加到高于動、靜環密封面。
（3）轉子周期性振動。原因是定子與上、下端蓋未對中或葉輪和主軸不平衡，汽蝕或軸承損壞（磨損），這種情況會縮短密封壽命和產生滲漏。對策：可根據維修標準來糾正上述問題。
2、由于壓力產生的滲漏
（1）高壓和壓力波造成的機械密封滲漏由于彈簧比壓力及總比壓設計過大和密封腔內壓力超過3MPa時，會使密封端面比壓過大，液膜難以形成，密封端面磨損嚴重，發熱量增多，造成密封面熱變形。對策：在裝配機封時，彈簧壓縮量一定要按規定進行，不允許有過大或過小的現象，高壓條件下的機械密封應采取措施。為使端面受力合理，盡量減小變形，可采用硬質合金、陶瓷等耐壓強度高的材料，并加強冷卻的潤滑措施。
（2）真空狀態運行造成的機械密封滲漏泵在起動、停機過程中，由于泵進口堵塞，抽送介質中含有氣體等原因，有可能使密封腔出現負壓，密封腔內若是負壓，會引起密封端面干摩擦，內裝式機械密封會產生漏氣（水）現象，真空密封與正壓密封的不同點在于密封對象的方向性差異，而且機械密封也有其某一方向的適應性。對策：采用雙端面機械密封，這樣有助于改善潤滑條件，提高密封性能。
3、由于介質引起的滲漏
（1）大多數潛污泵機械密封拆解后，靜環和動環的輔助密封件無彈性，有的已經腐爛，造成了機封的大量滲漏甚至有磨軸的現象。由于高溫、污水中的弱酸、弱堿對靜環和動環輔助橡膠密封件的腐蝕作用，造成了機械滲漏過大，動、靜環橡膠密封圈材料為丁腈—40 ，不耐高溫，不耐酸堿，當污水為酸性堿性時易腐蝕。對策：對腐蝕性介質，橡膠件應選用耐高溫、耐弱酸、弱堿的氟橡膠。
（2）固體顆粒雜質引起的機械密封滲漏如果固體顆粒進入密封端面，將會劃傷或加快密封端面的磨損，水垢和油污在軸（套）表面的堆積速度超過摩擦副的磨損速度，致使動環不能補償磨耗位移，硬對硬摩擦副的運轉壽命要比硬對石墨摩擦副的長，因?yàn)楣腆w顆粒會嵌入石墨密封環的密封面內。對策：在固體顆粒容易進入的位置應選用碳化鎢對碳化鎢摩擦副的機械密封。
4、因其他問題引起的機械密封滲漏機械密封中還存在設計、選擇、安裝等不夠合理的地方。
（1）彈簧壓縮量一定要按規定進行，不允許有過大或過小的現象，誤差±2mm ，壓縮量過大增加端面比壓，摩擦熱量過多，造成密封面熱變形和加速端面磨損，壓縮量過小動靜環端面比壓不足，則不能密封。
（2）安裝動環密封圈的軸（或軸套）端面及安裝靜環密封圈的密封壓蓋（或殼體）的端面應倒角并修光，以免裝配時碰傷動靜環密封圈。
十一、機封正常運行和維護問題
1、啟動前的準備工作及注意事項
a 全面檢查機械密封，以及附屬裝置和管線安裝是否齊全，是否符合技術要求。
b 機械密封啟動前進行靜壓試驗，檢查機械密封是否有泄漏現象。若泄漏較多，應查清原因設法消除。如仍無效，則應拆卸檢查并重新安裝。一般靜壓試驗壓力用2-3公斤/平方厘米。
c 按泵旋向盤車，檢查是否輕快均勻。如盤車吃力或不動時，則應檢查裝配尺寸是否錯誤，安裝是否合理。
2、安裝與停運
a 啟動前應保持密封腔內充滿液體。對于輸送凝固的介質時，應用蒸氣將密封腔加熱使介質熔化。啟動前必須盤車，以防止突然啟動而造成軟環碎裂。
b 對于利用泵外封油系統的機械密封，應先啟動封油系統。停車后最后停止封油系統。
c 熱油泵停運后不能馬上停止封油腔及端面密封的冷卻水，應待端面密封處油溫降到80度以下時，才可以停止冷卻水，以免損壞密封零件。
3、運轉
a 泵啟動后若有輕微泄漏現象，應觀察一段時間。如連續運行4小時，泄漏量仍不減小，則應停泵檢查。
b 泵的操作壓力應平穩，壓力波動不大于1公斤/平方厘米。
c 泵在運轉中，應避免發生抽空現象，以免造成密封面干摩擦及密封破壞。機械密封本身是一種要求較高的精密部件，對設計、機械加工、裝配質量都有很高的要求。在使用機械密封時，應分析使用機械密封的各種因素，使機械密封適用于各種泵的技術要求和使用介質要求且有充分的潤滑條件，這樣才能保證密封長期可靠地運轉。
十二、機械密封摩擦副材料
碳化硅陶瓷是近年發展的新材料。它具有很低的摩擦因數，很高的硬度，良好的耐磨性。它具有良好的化學穩定性、耐熱性和抗熱振性。碳化硅有反應燒結碳化硅、常壓燒結碳化硅和熱壓碳化硅。

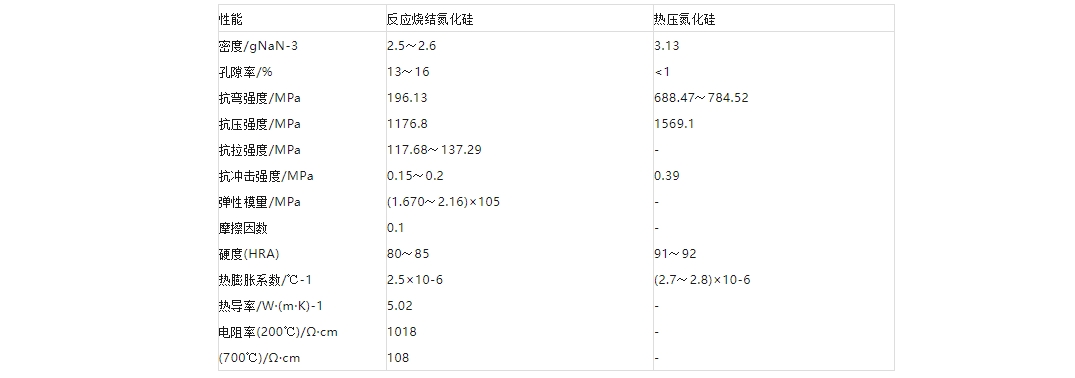

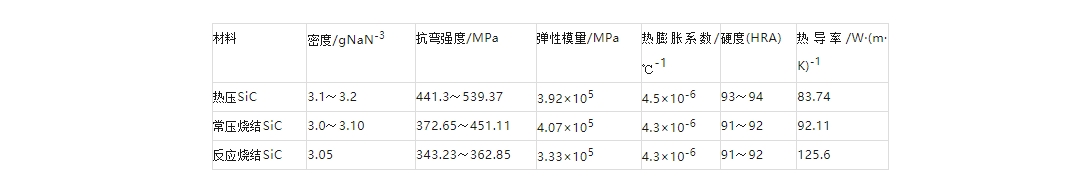

表1列出國產碳化硅的性能。
硬質合金。硬質合金主要是碳化鎢WC，分別有鈷基碳化鎢WC-Co、鎳基碳化鎢WC-Ni和鈷-鎳基碳化鎢WC-Co-Ni。碳化鎢的特點：硬度高，耐磨性好；機械強度高，抗彎性好；導熱率較高而膨脹系數較小，密封面摩擦熱容易導出；無鈷硬質合金耐腐蝕性較好。
表2列出國產碳化鎢的性能。
機械輔助密封材料機械密封的輔助密封是保證密封可靠和延長使用壽命的重要零件。輔助密封包括動、靜環的輔助密封圈。其作用是保證密封的軸與動環之間的靜環座（壓蓋）與靜環之間密封，補償密封面的偏斜和振動；保證使動、靜環端面緊密結合具有浮動性

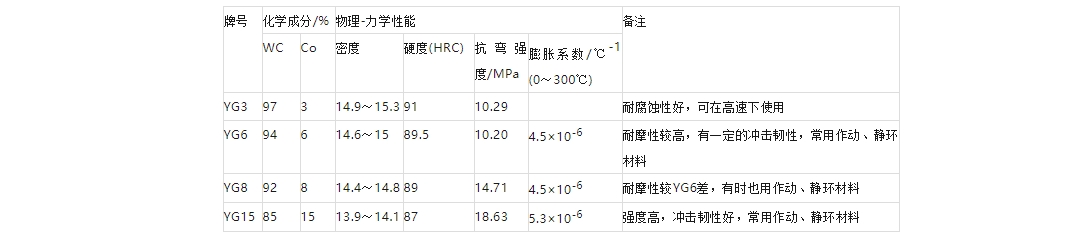

表3.國產碳化鎢硬質合金的物理-力學性
機械密封對輔助密封圈材料的要求：
1）材料彈性好，特別是要求良好的復原性，永久變形要??；
2）不受流體介質的侵蝕，而且在介質中的膨脹和收縮都不大；
3）摩擦因數小和耐磨性好；
4）使用溫度范圍要廣，在高、低溫下不粘著、不變硬、脆和失彈；
5）要有適當?shù)牧W(xué)性能，如扯斷強度及其延伸率、耐壓等，在壓力作用下無顯著變形，有優良的抗撕裂性、耐磨性和耐壓性等；
6）便于加工并可得到高的精度；
7）抗介質腐蝕、溶解、溶脹、老化等性能好，對介質不應有污染等。
作為輔助密封圈的材料有橡膠、塑料、石棉、膨脹石墨、石墨和金屬脹圈等。橡膠圈是使用最廣的一種輔助密封圈。常用的橡膠密封圈材料有丁腈橡膠、氟橡膠、硅橡膠、氯丁橡膠、丁苯橡膠等。
丁腈橡膠是常用的一種耐油橡膠。它是丁二烯和丙烯腈的共聚物。根據丙烯腈含量多少分成若干種：低丙烯腈（丁腈-18）、中丙烯腈（丁腈-26）和高丙烯腈（丁腈-40）、丙烯腈含量越高，它的耐油性越好，抗張強度、硬度和耐磨性、耐水性增加，透氣性減小。隨之而來，它在極性溶劑中是溶解度卻增大，耐腐蝕性也受到影響，彈性和耐寒性也變差。丁腈橡膠不耐撓曲，抗撕裂也較差。
氟橡膠具有耐高溫、耐油、耐化學腐蝕的優點。氟橡膠中應用最廣的是含氟烯烴共聚物，主要是26型和23型。26型中有氟橡膠-26系偏氟橡乙烯與六氟丙烯的乳液共聚物和氟橡膠-246系偏氟乙烯、六氟丙烯與四氟丙烯的三元共聚物。23型氟橡膠由偏氟乙烯與三氟氯乙烯在室溫及3.24MPa壓力下用懸浮聚合法制得的一種無定形橡膠狀共聚物。它不能用于液氨、氨水中。
硅橡膠是由二甲基硅氧烷與其他有機硅單體在酸或堿性催化劑存在下聚合成的一種極性高分子聚合物。硅橡膠有很高的熱穩定性，但它有極性，容易在酸堿作用下發生離子型裂解，因此耐腐蝕性差，不適宜用于石油系溶劑（如苯、甲苯等）、丙酮、酮醚等有機溶劑。
聚四氟乙烯具有優異的化學穩定性和耐油、耐溶劑、抗老化、耐溫性能，并有相當?shù)偷哪Σ烈驍?shù)和一定的強度、彈性、柔性和不粘著性，因此廣泛用作各種溫度、壓力、腐蝕性介質條件下的密封圈。
綜上所述，輔助密封材料，在一般介質中可使用橡膠材料制成的O形圈、墊圈和波紋管等；在腐蝕性介質中可使用聚四氟乙烯制成的V形圈、楔形環、墊圈和波紋管等；在高、低溫條件下可使用金屬波紋管。選用時應考慮材料的使用溫度和耐腐蝕性。

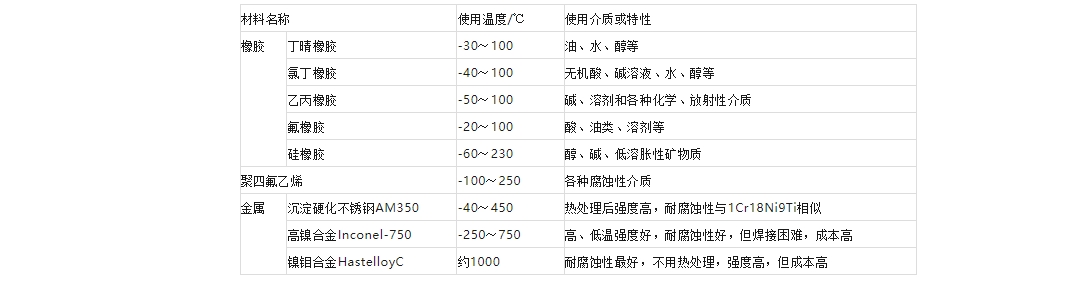

幾種材料的使用溫度、適用介質見表4。
表4.機械密封輔助密封材料列表
機械密封主要零件材料選擇：

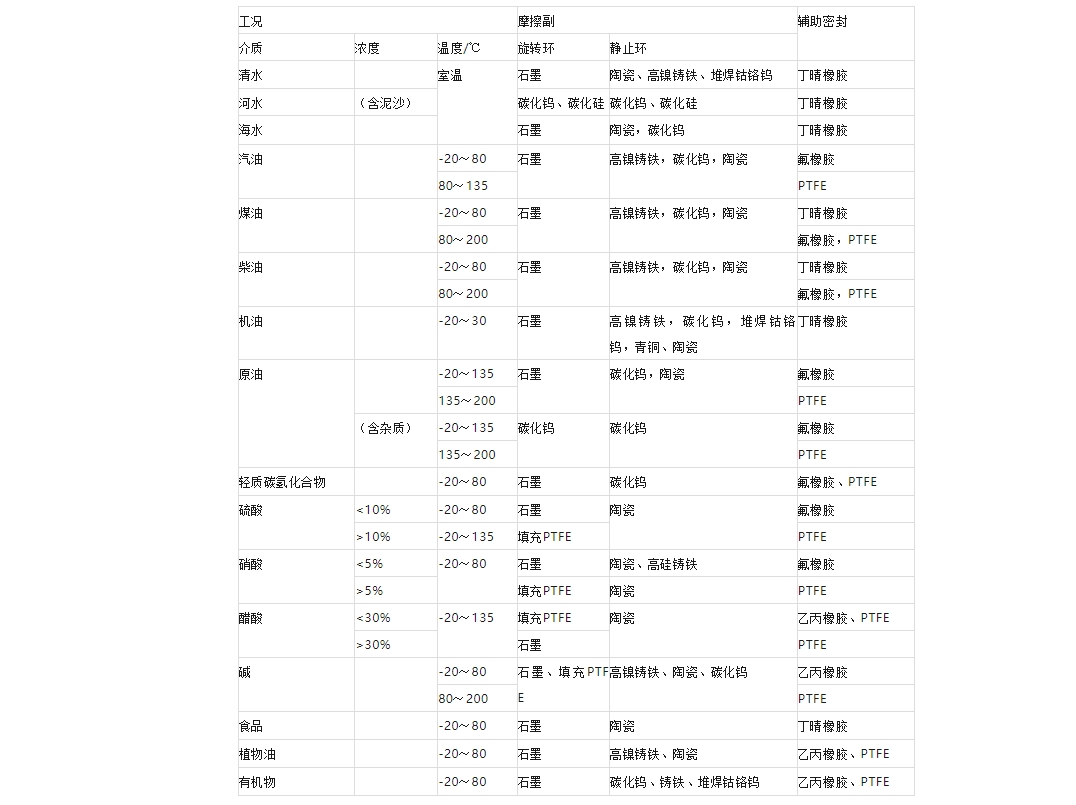

機械密封各主要零件的材料應根據使用工況進行選擇，見表5。
十三、機械密封常用型號：
HU1型
HU1型機械密封符合ISO3096DIN24960和GB6556標準。輔助密封卷根據工況要求可選用同規格橡膠“O”圈PTFE“V”圈。單彈簧、非平衡型撥叉?zhèn)鲃?dòng)、補償能力強，安裝時與軸旋向無關。
磨擦副材質與輔助密封材質可根據實際工況選用?！ ?/span>
適用范圍：
被密封介質：油水、結晶性強堿、鹽、高溶度流體、漿料、有機溶劑及其他弱腐蝕溶液。
密封腔壓力：≤1Mpa
密封腔溫度：-20℃~220℃
線速度：≤15m/s
HU3型
HU3型機械密封符合DIN24960及GB/T6556-94標準，可替代116U、59U型機封、為非平衡型、單端面結構、任意旋向。各種污水泵、化工泵、熱循環泵均適用。彈簧選擇有：蝶形彈簧、多彈簧等。
磨擦副材質與輔助密封材質請根據實際工況選用?！ ?/span>
適用范圍：
被密封介質：油、水、酸、堿、鹽等一般腐蝕性介質。
密封腔壓力：≤1 .6Mpa
密封腔溫度：-50℃~220℃
線速度：≤20m/s
HU5型
HU5型機械密封符合DIN24960標準，背靠背安裝亦符合DIN24960標準雙端面機械密封，屬于部分平衡型、橡膠波紋管，單彈簧、單端面結構，動環靠橡膠波紋管的過盈量驅動，浮動性好，彈簧也起傳遞扭矩作用。
磨擦副材質與輔助密封材質請根據實際工況選用。
適用范圍：
被密封介質：含顆粒的廢水、油、污水。
密封腔壓力：≤1.6Mpa
密封腔溫度：-20℃~140℃
線速度：≤10m/s
HU7型
HU7型機械密封符合DIN24960及GB/T6556-94標準，可替代108U型機封，非平衡、圓錐形彈簧結構，彈簧的旋向與軸旋向有關。
磨擦副材質與輔助密封材質可根據實際工況選用?！ ?/span>
適用范圍：
被密封介質：污水泵、潛水泵、化工泵、循環泵、清水泵和加熱系統。
密封腔壓力：≤1Mpa
密封腔溫度：-20℃~180℃
線速度：≤15m/s
HUU803型
HUU803型機械密封符合DIN24960及GB/T6556-94標準，為非平衡型，多彈簧結構雙端面，傳動套傳動。密封腔壓力必須高于介質壓力0.1-0.2Mpa。
磨擦副材質與輔助密封材質請根據實際工況選用?！?/span>
適用范圍：
被密封介質：酸、堿、鹽、海水、汽體易燃易爆有毒介質
密封腔壓力：≤1.6Mpa
密封腔溫度：-50℃~150℃
線速度：≤20m/s
HBM1型
HBM1型機械密封符合DIN24960標準，為單端面、平衡型、任意旋向金屬波紋管式密封，動環O形圈、柔性石墨圈不起補償作用，因此波紋管移動沒有阻力，適用于高溫、高粘度介質。
磨擦副材質與輔助密封材質請根據實際工況選用?！ ?/span>
適用范圍：
被密封介質：油、酸、堿等一般腐蝕液體。
密封腔壓力：當波紋管受外壓時≤2.5Mpa
當波紋管受內壓時≤1.5Mpa
密封腔溫度：-20℃~400℃
線速度：≤15m/s
HBM5型
HBM5型機械密封屬單端面、平衡型、旋轉式金屬波紋管機械密封，動環部分與軸套連為一整體，整套機械密封集裝化，簡化了安裝工藝，泵外調整，使得安裝機械密封更為簡單。在化工、造紙、污水等行業中廣泛使用。
磨擦副材質與輔助密封材質請根據實際工況選用?！ ?/span>
適用范圍：
被密封介質：油、水、污水、弱酸、弱堿及含少量微顆粒的溶液等?！ ?/span>
密封腔壓力：≤2Mpa
密封腔溫度：-30℃~200℃
線速度：≤25m/s
HQ901型
HQ901型機械密封屬外裝式、單端面、多彈簧、靜止式、平衡型結構、彈簧與介質不接觸，軸向尺寸較短。可代替骨架油封，集裝化設計，簡化安裝工藝，安裝更為簡單方便。
磨擦副材質與輔助密封材質請根據實際工況選用?！ ?/span>
適用范圍：
被密封介質：油、水等液體?！ ?/span>
密封腔壓力：≤1.6Mpa
密封腔溫度：-20℃~160℃
線速度：≤20m/s
HQ902型
HQ902型機械密封為單端面、平衡型、多彈簧、靜止式機械密封。彈簧與介質不接觸，集裝化設計，使得安裝更為簡單。
磨擦副材質與輔助密封材質請根據實際工況選用。
適用范圍：
被密封介質：油、水、污水、酸、堿溶液?！ ?/span>
密封腔壓力：≤1.6Mpa
密封腔溫度：-20℃~160℃
線速度：≤20m/s
HG9型
HG9型機械密封屬于單端面，非平衡橡膠波紋管結構，HG9型機械密封其G60符合DIN24960標準、G50符合歐洲標準，G55符合美國標準，其浮動調節性能好，可以增強或減少彈簧的圈數，來適應軸向安裝要求，結構簡單，安裝方便，工作性能良好，被國際權威水泵廠認可，深受用戶的歡迎。
磨擦副材質與輔助密封材質請根據實際工況條件進行選用。
適用范圍：
被密封介質：冷水、熱水、飲料、弱酸弱堿、含顆粒物的各種介質。
密封腔壓力：≤0.8Mpa
密封腔溫度：-20℃~140℃
線速度：≤10m/s
HU21型
HU21型機械密封，主要面對各種管道泵、污水泵、清水泵、潛水泵等工況下很惡劣的介質，其安裝尺寸短，平衡系數高，可代替多種輕型機械密封：克蘭502、2100，博格曼MG1，國產109，BIA、FBD等機械密封，其傳動依靠橡膠帶動卡片，撥叉?zhèn)鲃?dòng)，有效避免了橡膠波紋管的失效及老化速度。
適用范圍：
被密封介質：油、水、等一般腐蝕性液體?！ ?/span>
密封腔壓力：≤0.6Mpa
密封腔溫度：-40℃~120℃
線速度：≤15m/s
HQ3272型
HQ3272型機械密封主要用于各種進口多級泵,用于各種水處理工況,其緊密的設計和短小的外觀尺寸使其可以使用在任何工況,并且安裝方便,操作簡單。
適用范圍：
被密封介質：油、水、污水、酸、堿溶液。
密封腔壓力：≤1.6Mpa
密封腔溫度：-20℃~160℃
線速度：≤20m/s
